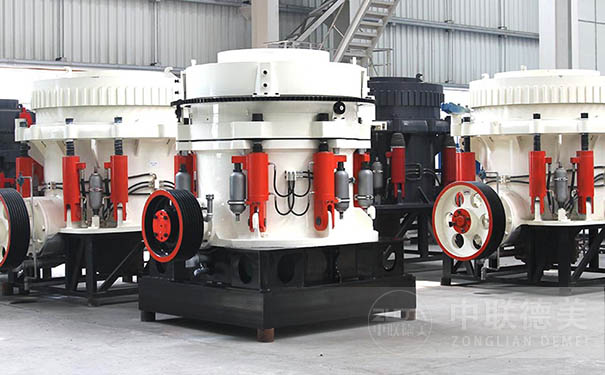

多缸液壓圓錐破碎機采用固定式主軸設計，將主軸轉速、沖程和破碎腔型相結合，這些改變大大提高了生產能力和產品質量，提高了破碎的細碎能力，在破碎過程中因?yàn)槟軌蛐纬蓪訅浩扑?，使骨料的形狀得到了很大改善。多?a href="http://5ixiang.cn/posuiji/12.html" title="圓錐破碎機" target="_blank" class="sitelink">圓錐破碎機是中碎與細碎堅硬物料的一種典型破碎設備。是在彈簧圓錐破碎機的基礎上發展起來的，它的基本結構與彈簧圓錐破碎機相似。應用于礦業、冶金、建筑、化工、電力、交通等多個行業。

多缸液壓圓錐破碎機組成結構：

多缸液壓圓錐破碎機主要由定錐部、動錐部、偏心套部、傳動部、機架部、調整環部、進料倉部、排料口調整部、鎖緊保護油缸部、風機部、電機部、液壓站、潤滑站和特殊工具部等部件組成。

多缸液壓圓錐破碎機是在彈簧圓錐破碎機的基礎上發展起來的，它的基本結構與彈簧圓錐破碎機相似。多缸液壓與彈簧圓錐破碎機的區別，只是原來的10-16組彈簧，換成10-16個保險缸。它由缸體、活塞、支架及螺栓組成。油缸由活塞分隔成A、B上下兩室。

多缸圓錐破碎機工作部件由兩個截錐體組成．并為正置狀態。多缸液壓圓錐破碎機的過鐵保護裝置為多組液壓缸，并與鎖緊保護裝置集成一體，安裝在上、下機器結合部。結構較為復雜，對于高硬度礦石破碎效果好，多用于礦、巖的中、細碎破碎作業。

多缸液壓圓錐破碎機工作原理：

多缸圓錐破碎機是中碎與細碎堅硬物料的一種典型破碎設備。工作時動錐沿著內表面做旋擺運動，靠近定錐的地方，物料受動錐的擠壓和彎曲而破碎，偏離動錐的地方，已破碎的物料由于重力作用從錐底下落，整個破碎和卸料過程沿著內表面連續依次進行。鎖緊保護油缸部由若干個鎖緊保護油缸、過鐵保護蓄能器、緩沖蓄能器組及管路組成。鎖緊保護油缸主要起過鐵保護和清理破碎腔的作用，每兩個液壓缸配一只緩沖蓄能器，在正常破碎時，用以吸收緩沖時因少數硬料造成的調整環跳動沖擊現象。

多缸液壓圓錐破碎機產品特點：

1、結合技術，具備優越性能的全新系列圓錐破碎機。

2.、固定主軸設計和優化的破碎腔型，提升破碎產量。

3、產品粒度組成更穩定、粒狀更佳。

4、全液壓標準配置，操作簡單調整靈活。

5、獨立設計的單作用缸，系統性能發揮更穩定。

6、全新一體化機座，簡化安裝步驟

7、外形結構改進，集功能與美觀于一體

多缸液壓圓錐破碎機由于其保險、調整、鎖緊都采用液壓裝置來實現，所以它同單缸液壓圓錐破碎機一樣具有以下特點：調整排礦口方便、通過非破碎物體時過負荷系數小、容易取出堵塞在破碎腔內的非破碎物體。生產實踐表明，這種液壓圓錐破碎機使用性能良好。但是這種破碎機與單缸比較，結構較為復雜，制造工時比單缸高。

彈簧液壓圓錐破碎機具有用液壓系統來調整破碎機排礦口的大小，液壓系統可有效地保證設備的安全運轉。在破碎腔中有異物時，液壓系統可使動錐體自動下退，當異物排出后，該系統使下退的動錐體自動復位。重新保持原來的排礦口位置繼續工作。

（1）增大偏心矩，提高處理能力；

（2）加快速度，增大功率，提高破碎細度；

（3）升高動錐選派中心，優化腔型設計；

（4）襯板加厚，延長壽命；

（5）液壓馬達取代液壓推桿裝置，10分鐘拆出定錐總成；

（6）產量和分礦含量高；

（7）關鍵部件采用高強材質，適當增加重量，可靠性更高。

多缸液壓圓錐破碎機設備選型方法為：

（1）圓錐破碎機廣泛用于0～300mm粒度的堅硬物料的中碎與細碎。

（2）破碎設備的選擇與處理礦石的物理性質、要求破碎的生產能力、破碎產品粒度以及設備配置有關。礦石物理性質包括：礦石硬度、密度、水分、黏土含量和物料大粒度。根據礦石極限抗壓強度，礦石分為難碎性礦石、中等可碎性礦石和易碎性礦石三種類型。

（3）圓錐破碎機給料大粒度應小于給料口寬度的85%。

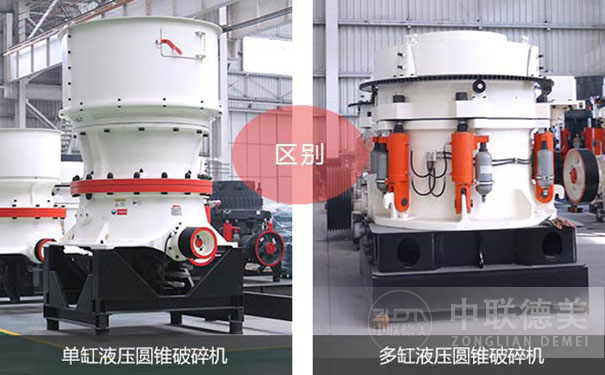

單缸液壓圓錐破碎機與多缸液壓圓錐破碎機的區別：

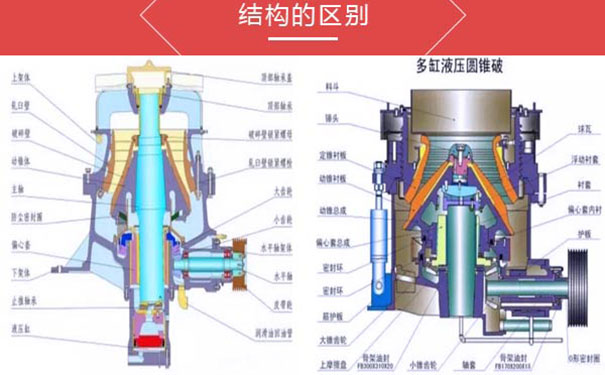

一、結構的區別

1、單缸液壓圓錐破碎機結構組成

單缸液壓圓錐破碎機結構組成分為六大部分，分別是上機架總成、下機架總成、動錐總成、傳動軸總成、偏心套總成、液壓缸體總成。

2、多缸液壓圓錐破碎機結構組成

多缸液壓圓錐破碎機結構組成也分為六大部分，分別是下機架部、偏心套部、傳動部、支撐套部、調整環部、動錐部。

總結：單缸和多缸液壓圓錐破碎機結構組成上還是有一定區別的，單缸液壓圓錐破碎機有液壓缸體、上機架，而多缸液壓有支撐套部、調整環部，這些是結構上部件上主要的區別。

二、排料口調節裝置的區別

1、單缸液壓圓錐破碎機在運行的時候，是通過油泵對主軸油缸注油或排油，使主軸上移或下移（使其上下浮動）來調節排料口的大小。

2、多缸液壓圓錐破碎機是通過液壓推手或者液壓馬達來調整帽，從而帶動調整環在支撐套內進行旋轉，通過調整定錐螺旋轉動上下進行移動達到調整目的，這種調節的好處是排礦口容易鎖緊。

三、過載保護設計對比

1、單缸液壓圓錐破碎機過鐵和清腔的時候，液壓油注入蓄能器，主軸下墜，過鐵后，蓄能器迅速將油壓回，當正常運行的時候，清腔的時候依然用液壓泵。

2、多缸的過載保護，當異物通過破碎腔或者超載的時候，液壓保險系統可以將排礦口增大，異物從破碎腔排出，如果異物在排礦口卡住的話，可以使用清腔系統，進步一步擴大排料口，將異物排出去，排礦口可以自動恢復正常工作。

四、潤滑系統的區別

1、單缸圓錐破碎機注油的時候，一路從主軸的下端進入，潤滑球面軸承、球形瓦、機架襯套、主軸、襯套、進而潤滑大小錐齒輪。還可以從傳動軸端進入，潤滑傳動軸襯套，兩路油從同一出油口排出。

2、多缸圓錐破碎機注油是從機器下部進入，達到主軸中間部位后，分為三條支路。偏心套內外表面，主軸中間油孔達球型軸承，經過孔道潤滑大小錐齒輪。

另外可以經過傳動軸架上的孔進油，潤滑傳動軸承，經過小錐齒輪下部的回油孔及防塵蓋上的回油孔回油。

五、破碎部件的區別

1、單缸圓錐破碎機破碎力部件與彈簧圓錐破類似，它的主軸與傳動椎體相組合，由碗形瓦承載，主軸和動錐體相當于底座支撐起來的，偏心套可帶動主軸提供破碎力。

2、多缸液壓圓錐破碎機的主軸粗短，直徑的設計比較大，立于機架上，由機架直徑支撐，承載能力較強，偏心套可以直接帶動動錐來提供破碎力。

單缸和多缸圓錐破碎機由于結構上的差異，導致兩者破碎礦石的時候考研機架的承受能力，單缸機架承受是拉應力，而多缸機架承受能力減弱拉應力。

六、易損件對比

1、單缸圓錐破碎機非標易損件包括：非標易損件：錐套、油封、軋臼壁、軸套、壓帽、切割環、破碎壁、防塵圈、上下摩擦盤、擋油環、架體襯套、中摩擦環、偏心襯套。

2、多缸圓錐破碎機標準易損件包括：三角帶、骨架油封、O形密封圈、防塵圈、Yx形密封圈、Yz形密封圈。

非標準易損件包括：小錐齒輪、軸套、護板、偏心套內襯、大錐齒輪、上摩擦盤、球瓦、破碎錐、錐頭、浮動襯套、密封環、軋臼壁、筋護板。

七、配重塊的區別

1、單缸液壓圓錐破碎機：重+厚

2、多缸液壓圓錐破碎機：重+薄

總結：這樣搭配的原因是，單缸圓錐破碎機的主軸和動錐向緊口邊運動的時候，偏心套厚的一邊在寬口邊，整個動錐的重心偏向緊口變，當主軸和動錐向緊口邊運動的時候，寬口邊就會積累很多的原料，這樣會使動錐體向?qū)捒谶呉赃\(yùn)動的方式形成阻力，配重塊是為了讓動錐比較容易向?qū)捒谶呥\(yùn)動。

多缸液壓圓錐破碎機的主軸是固定的，配備重塊只需要考慮偏心套。

八、給料方式的區別

單缸和多缸液壓圓錐破碎機都可以滿足給料，多缸的高承載力可以實現滿足給料的同時并利用層壓原理，將石料在破碎腔內互相擠壓破碎，具有整形作用，出料粒型比較均勻。

九、破碎效果的區別

多缸液壓圓錐破碎機細碎排料口下細粒物料含量高，細碎、層壓效果較好，單缸液壓圓錐破碎機的中破效果較好，通過量較大。

十、實際產量的區別

單缸液壓圓錐破碎機破碎軟礦石和風化礦石的時候，其優點是通過量較大，在破碎中硬、高硬礦石的時候，多缸液壓圓錐破碎機更適合。

 十一、維護上的區別

單缸液壓圓錐破碎機的結構簡單可靠，故障率低，生產成本低、運行穩定性強，維護起來非常方便。

多缸液壓圓錐破碎機的頂部或者側面可以拆裝，維修起來更方便，所有的零件都可以從頂部或側面拆裝進行維護，動錐和頂錐拆裝方便，不需要拆機架、緊固螺栓等。
